Guida alla scelta del cavo Ethernet

Spesso si tende a confondere il concetto di Ethernet con il concetto di LAN, tuttavia si tratta di due concetti differenti. LAN è un termine generico che sta per Local Area Network, cioè una rete locale. La sua caratteristica distintiva è la sua dimensione limitata, che la rende adatta per applicazioni in ambienti come abitazioni, uffici e simili. Man mano che la rete cresce nelle sue dimensioni, si passa dal concetto di LAN a quello di MAN (Metropolitan Area Network) o WAN (Wide Area Network). Ma allora, cosa significa Ethernet? Ethernet è una tecnologia standardizzata che consente la comunicazione tra i vari elementi di una LAN e/o con una rete esterna.

La tecnologia Ethernet può essere utilizzata per reti LAN, MAN e WAN, ma questo non significa che una LAN debba necessariamente essere una rete Ethernet. Sebbene nella maggior parte dei casi sia effettivamente così. Perché?

Innanzitutto, la tecnologia/protocollo Ethernet è nata molto presto ed è stata ampiamente diffusa in breve tempo. Di conseguenza, l'emergere di nuove tecnologie come FDDI e ATM ha trovato il campo occupato. In secondo luogo, rispetto alle tecnologie concorrenti, Ethernet è più economica e facile da usare, e la diffusione delle componenti hardware ne ha facilitato l'adozione. In terzo luogo, Ethernet funziona bene ed è soggetta a pochi problemi. Infine, Ethernet è adatta all'utilizzo con TCP/IP.

Curiosità: La tecnologia Ethernet venne sviluppata alla fine degli anni '70 da Xerox e standardizzata nel 1983. Il suo protocollo si basa su un protocollo precedentemente utilizzato nelle isole Hawaii per connettere via radio vari computer distribuiti sulle isole. Questa rete radio, caratterizzata dalla condivisione di dati in pacchetti, era nota come Aloha. La prima rete LAN, invece, fu sviluppata da Olivetti presso il Parlamento europeo nel 1980 per consentire la connessione dei terminali utilizzati dagli europarlamentari per votare. Nonostante la diffusione della tecnologia wireless anche per uso domestico, che semplifica la creazione della rete nella fase iniziale, non può sostituire il collegamento Ethernet (cablato) poiché presenta i seguenti vantaggi:

• Maggiore velocità, affidabilità e sicurezza rispetto al Wi-Fi
• Velocità costante
• Non richiede la crittografia dei dati
• Latenza inferiore

Nota importante: i cavi "LAN" Cavel sono compatibili con la tecnologia Ethernet. Di conseguenza, non c'è alcun errore nel parlare, ad esempio, di un cavo Ethernet Cat 6.

Tabella dei contenuti

Categoria cavi ethernet
Quale cavo ethernet scegliere
Cavo ethernet per fibra
Cavo ethernet per esterno
Cavo ethernet flessibile

Il parametro distintivo dei cavi Ethernet è la frequenza di funzionamento o banda (più alta è la frequenza, maggiore la quantità di dati che possono essere trasmessi, e di conseguenza migliori sono le prestazioni in termini di velocità). Inoltre, a parità di quantità di dati trasmessi, una frequenza più alta consente di trasmettere dati su distanze maggiori. Un altro parametro da considerare nella scelta di un cavo Ethernet è la schermatura del cavo, ad esempio in ambienti industriali o con l'avvento dello standard di telefonia di quinta generazione (5G), che aumenta la possibilità di interferenze anche nella trasmissione via cavo.

Le categorie di cavi ethernet si suddividono in:

• Cavi Cat. 5e (enhanced, migliorato)
• Cavi Cat. 6
  •   Cavi Cat. 6A (Augmented, aumentato);
• Cavi Cat. 7
  •   Cavi Cat. 7A1000
  •   Cavi Cat. 7A1200
  •   Cavi Cat. 7A1500
• Cavi Cat 8

Di seguito, troverete la scheda tecnica che fornisce le specifiche dettagliate, tra cui velocità, larghezza di banda, distanza massima e schermatura, per ciascuna categoria.

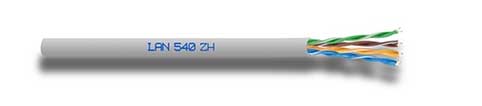

Il cavo Ethernet Cat 5e supera i primi standard introdotti da Cat 3 e Cat 5, offrendo velocità fino a 100 Mbit/sec e una migliore capacità di riduzione delle interferenze. Questo risultato è ottenuto grazie a una maggiore qualità nella produzione e all'adozione di specifiche tecniche più rigide. In particolare, il Cat 5e riduce efficacemente il "crosstalk", ovvero l'interferenza tra coppie di cavi adiacenti, rendendolo ideale per le attuali reti LAN, dove fornisce prestazioni superiori a un costo contenuto.

• Frequenza/Larghezza di Banda: fino a 100MHz
• Velocità massima: fino a 1Gbps
• Lunghezza massima: 100m (CHANNEL)
• Schermatura:
  • 5e U/UTP (nessuna schermatura),
  • 5e F/UTP (schermatura esterna nastro alluminio),
  •  5e SF/UTP (schermatura esterna nastro alluminio + treccia)
• Applicazione: Uso domestico, Smart Tv, Streaming, Gaming,
• Scheda prodotti:

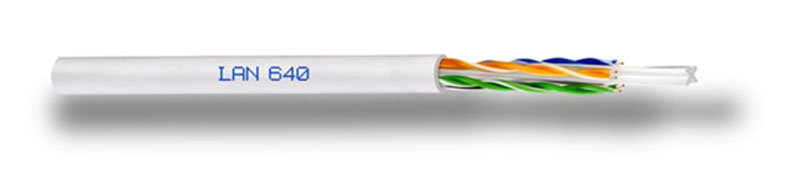

Cavi Ethernet di categoria 6 sono in grado di supportare frequenze fino a 250 MHz, il che li rende idonei per i protocolli di rete fino a 1000BASE-T/1000BASE-TX (Ethernet Gigabit) con una velocità di 1 Gbit/sec.

• Frequenza/Larghezza di Banda: fino a 250 MHz
• Velocità massima: 1Gbit/sec
• Lunghezza massima: 100m (CHANNEL)
• Schermatura: 6U/UTP (nessuna schermatura), 6F/UTP (schermatura esterna nastro alluminio)
•  Applicazione: Uso domestico, Smart Tv, Streaming, Gaming
• Scheda prodotti

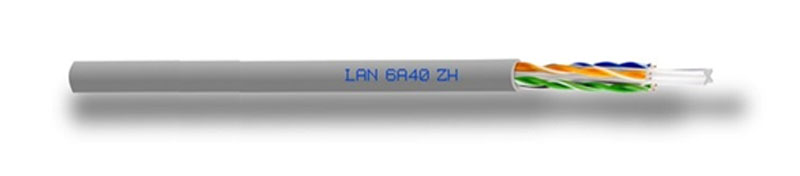

Cavo ethernet cat 6A

La sigla "A" in A Augmented significa "aumentato", in riferimento alle prestazioni superiori rispetto al CAT6. Infatti, supportano frequenze fino a 500 MHz, il che li rende adatti per i protocolli di rete fino a 10GBASE-T (10 Gigabit Ethernet) con una velocità di 10 Gbit/sec. I cavi di rete A Augmented offrono una maggiore larghezza di banda e una velocità di trasmissione dati più elevata rispetto ai cavi CAT6 standard. Questo li rende una scelta ideale per le reti aziendali di grandi dimensioni e per le applicazioni che richiedono una maggiore larghezza di banda, come il trasferimento di file di grandi dimensioni, la videosorveglianza in alta definizione e le comunicazioni unificate. In sintesi, la scelta dei cavi A Augmented può portare a una maggiore efficienza e prestazioni della rete, garantendo una connettività affidabile e veloce per le applicazioni aziendali critiche.

• Frequenza/Larghezza di Banda: fino a 500MHz
• Velocità massima: 10Gbit/sec
• Lunghezza massima: 100m (CHANNEL)
• Schermatura: 6A U/UTP (nessuna schermatura), 6AF/FTP (schermatura esterna e schermatura su ciascuna coppia con nastro alluminio)
• Applicazione: Uso Aziendale
• Scheda prodotti

Nel mondo delle reti, i cavi Ethernet Cat 7 sono spesso oggetto di interesse a causa delle loro caratteristiche avanzate e capacità. Secondo gli esperti: "I cavi Ethernet Cat 7 sono il massimo della tecnologia di rete. Offrono miglioramenti significativi in termini di prestazioni e affidabilità rispetto ai loro predecessori. Uno dei principali vantaggi dei cavi Cat 7 è la loro capacità di supportare larghezze di banda più elevate, rendendoli ideali per applicazioni ad alto consumo di dati come lo streaming video e il gioco online. Oltre alle loro capacità di banda più elevate, i cavi Cat 7 dispongono anche di una migliore schermatura, che aiuta a ridurre le interferenze e migliorare la qualità del segnale. Questo è particolarmente importante in ambienti con molto rumore elettrico, come stabilimenti industriali o data center." Tuttavia, neanche i cavi Cat 7 non sono privi di svantaggi. "Una delle principali sfide con i cavi Cat 7 è la loro dimensione e rigidità. Sono significativamente più spessi e meno flessibili rispetto alle generazioni precedenti di cavi Ethernet, il che può renderli più difficili da maneggiare in certe situazioni.

• Frequenza/Larghezza di Banda: fino a 600 MHz
• Velocità massima: 10 Gigabit Ethernet
• Lunghezza massima: 100m (CHANNEL)
• Schermatura: S/FTP (Treccia esterna, coppie schermate con nastro in alluminio)
• Applicazione: Uso Aziendale
• Scheda prodotti:

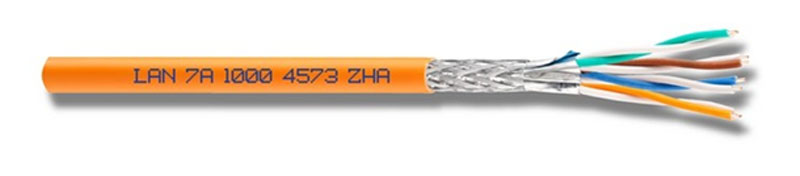

Il canale Classe FA e il cavo Cat. 7A sono stati progettati per supportare trasmissioni fino a 1000 MHz su reti 10Gigabit Ethernet per tratte di lunghezza fino a 100 metri. Il cavo Cat 7A è adatto a molteplici applicazioni, tra cui la trasmissione a 40 Gigabit Ethernet fino a 50 metri, 100 Gigabit Ethernet fino a 15 metri, e CATV (banda passante fino a 862 MHz).

L'offerta di CAVEL di cavi Cat 7A comprende tre modelli:

• LAN7A1000 (frequenza fino a 1000 MHz)
• LAN7A1200 (frequenza fino a 1200 MHz)
• LAN7A1500 (frequenza fino a 1500 MHz)

• Frequenza/Larghezza di Banda: fino a 1000 MHz
• Velocità massima: fino a 10Gbit/sec
• Lunghezza massima: 100m (CHANNEL)
• Schermatura: S/FTP
• Applicazione: Data center e infrastrutture di rete

• Frequenza/Larghezza di Banda: fino a 1200 MHz
• Velocità massima: fino a 25 Gbit/sec
• Lunghezza massima: 30m (CHANNEL)
• Schermatura: S/FTP
• Applicazione: Data center e infrastrutture di rete

• Frequenza/Larghezza di Banda: fino a 1500 MHz
• Velocità massima: fino a 40 Gbit/sec
• Lunghezza massima: 30m (CHANNEL)
• Schermatura:
• Applicazione: Data center e infrastrutture di rete

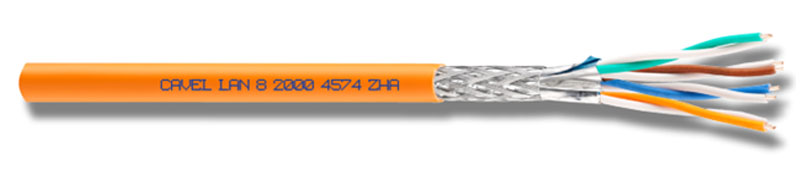

Quando si tratta di cablaggio di rete, i cavi Ethernet Cat 8 stanno diventando sempre più popolari per le loro capacità ad alta velocità e affidabilità. Secondo gli esperti i cavi Ethernet Cat 8 sono "il futuro del cablaggio di rete" e offrono "velocità e capacità di banda senza precedenti." I cavi Ethernet Cat 8 sono progettati per supportare frequenze fino a 2000 MHz, il doppio della frequenza dei cavi Cat 6a. Questo intervallo di frequenze consente tassi di trasferimento dati più rapidi, con cavi Cat 8 capaci di fornire velocità fino a 40 Gbps su distanze fino a 30 metri. Inoltre, i cavi Ethernet Cat 8 sono anche più durevoli e affidabili rispetto alle generazioni precedenti di cavi. Sono dotati di fili di calibro più spesso e una schermatura più robusta, che aiuta a ridurre le interferenze e migliorare la qualità del segnale. Questo li rende una scelta ideale per applicazioni ad alta banda come centri dati, sistemi di gioco e dispositivi di streaming. Tuttavia, è importante notare che i cavi Ethernet Cat 8 non sono ancora uno standard ampiamente adottato, e non tutti i dispositivi e componenti di rete sono compatibili con essi. Pertanto, è essenziale consultare un esperto di infrastrutture di rete prima di passare ai cavi Cat 8.

• Frequenza/Larghezza di Banda: fino a 2000 MHz
• Velocità massima: 40 Gigabit Ethernet
• Lunghezza massima: 100m (CHANNEL)
• Schermatura:
• Applicazione: Data center e infrastrutture di rete

Riceviamo occasionalmente richieste di informazioni riguardo un presunto cavo CAT9. Al momento, tuttavia, non ci sono piani di sviluppo per una categoria di cavo Ethernet che supporti una frequenza superiore a 2000 MHz e una velocità di trasmissione che vada oltre i 40 Gigabit. Questo è dovuto al fatto che le prestazioni più elevate dichiarate attualmente dagli operatori si avvicinano ai 2,5 Gigabit, con una prospettiva per il futuro (almeno a medio termine) di una velocità massima di 10 Gigabit/sec.

Poiché ormai sono note le prestazioni della fibra, il cavo Ethernet che deve trasportare le informazioni dalla linea in fibra esterna alle nostre abitazioni dovrà supportare una velocità adeguata. In questo modo, si eviterà che si trasformi in un collo di bottiglia, andando così a "castrare" le prestazioni della fibra.

Quale cavo Ethernet scegliere per la Fibra?

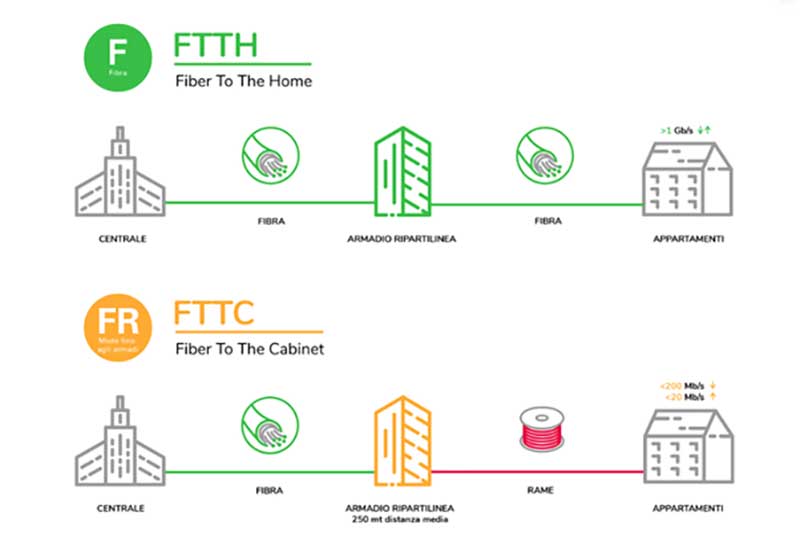

Attualmente, gli operatori offrono due tipologie di fibra, in base alla loro architettura. La prima, FFTC (Fiber to the Cabinet), prevede che la fibra arrivi all'armadio ripartilinea e da lì raggiunga le abitazioni/uffici circostanti tramite cavi in rame. Si tratta della soluzione più diffusa, in quanto meno costosa, ma offre prestazioni ridotte e dipendenti da fattori esterni, quali la distanza dall'armadio e la temperatura. Si parla quindi di velocità media. Nello specifico, solitamente si raggiungono i 200 Mbit/sec in download.

La seconda opzione è FTTH (Fiber to the Home), che prevede l'utilizzo di cavi in fibra ottica anche nell'ultimo tratto. Ciò permette di avere prestazioni superiori, con una velocità media di 1 Gbit/sec anche in download. Per migliorare ulteriormente le prestazioni, è necessario utilizzare tecnologie specifiche di collegamento oltre l'armadio ripartilinea, come GPON (PON: Passive Optical Network) e XGS-PON (la sigla "s" sta per "Simmetrico", con velocità di download pari a quella di upload). La velocità nominale rispettiva è di 2,5 Gigabit e 10 Gigabit, anche se le ultime due sono ancora poco diffuse, se non in fase sperimentale.

È allo studio la tecnologia 25Gpon (fino a 25 Gigabit di velocita’).

1. Per superare la velocità di 200-300 Mbit/sec fino ad un Gigabit è necessario un sistema FTTH non ancora completamente diffuso
2. Per superare il Gigabit (fino a 2,5 Gigabit) è necessario integrare l’FTTC con Gpon
3.  FTTC + Xgs-Pon consente di arrivare a 10 Gbit/sec in download ed upload (tecnologia decisamente poco diffusa)
4. Allo studio 25Gpon che consentirà in un futuro di raggiungere 25 Gigabit/sec

La scelta del cavo Ethernet per una rete LAN è influenzata dall'evoluzione tecnologica e dalla verifica delle attuali tecnologie disponibili nella zona geografica in cui verrà realizzato l'impianto. In generale, un cavo Ethernet CAT6 è sufficiente nella maggior parte dei casi per soddisfare le esigenze e le possibilità attuali. Tuttavia, se si vuole creare una rete LAN all'avanguardia anche per gli anni a venire, sarebbe meglio optare per un cavo Ethernet CAT6A o CAT7. La possibilità di lavorare a frequenze più elevate di questi cavi consente infatti di ridurre le interferenze.

Ulteriori info su cavi fibra ottica

È importante prestare attenzione al tipo di materiale utilizzato per la guaina del cavo, che in questo caso dovrebbe essere in PVC resistente ai raggi UV.

In generale, se il cavo deve essere interrato, si sconsiglia di seppellirlo direttamente nel terreno. È necessario utilizzare un apposito tubo protettivo per garantire la sua protezione e durata.Cavo di rete rigido o flessibile

Quando si tratta di cavi Ethernet, si ha la scelta tra cavi solidi e cavi flessibili. L'utilizzo dei cavi flessibili grazie alla presenza di conduttori in rame a corda concentrica, è necessario in determinate situazioni specifiche:

• piegature ripetute;
• presenza di vibrazioni che sollecitano il conduttore solido;
• condizioni di posa mobile dove è richiesto posizionamento flottante.

La serie di cavi denominata LANF si riferisce proprio a questa tipologia di cavi flessibili.

Quando si tratta di collegare terminali nel cablaggio orizzontale a dispositivi di connettività di rete come switch e hub tramite pannelli di permutazione, le bretelle di permutazione preassemblate e testate in fabbrica sono la scelta consigliata. Queste bretelle realizzano anche le connessioni tra prese a muro e dispositivi di rete come computer, stampanti e altri dispositivi Ethernet. Le bretelle di permutazione sono la parte del cablaggio di rete che può essere vista e manipolata direttamente. Tuttavia, a causa della loro esposizione, sono spesso il punto debole del sistema. Piegature, lacerazioni, strappi, schiacciamenti e contatti usurati possono ridurre drasticamente le prestazioni di una bretella di permutazione.

Sebbene sia possibile costruire una bretella di connessione utilizzando gli stessi cavi utilizzati per il cablaggio principale, si sconsiglia vivamente questa pratica. È preferibile utilizzare bretelle di permutazione appositamente costruite e della stessa categoria trasmissiva dei cavi principali. Nel caso in cui si desideri creare una bretella con cavi del cablaggio principale o cavi adatti a lunghe distanze, è importante scegliere spine adatte per l'intestazione del cavo, controllando attentamente i diametri dei conduttori interni e degli isolanti per garantire la compatibilità tra cavo e connettore.

La costruzione delle bretelle di permutazione richiede precisione e accuratezza per garantire prestazioni di trasmissione dati costanti e affidabili. Inoltre, il processo di terminazione che comporta la separazione delle coppie aumenta la suscettibilità del cavo alle interferenze. L'impropria piegatura meccanica per il collegamento del connettore al cavo può alterare la geometria normale del cavo e diventare una fonte di interferenza o attenuazione. Pertanto, le bretelle preassemblate e testate in fabbrica sono componenti indispensabili per garantire prestazioni coerenti e affidabili di trasmissione.

Si consiglia inoltre di considerare sempre le indicazioni sul raggio minimo di curvatura e la massima forza di trazione. È importante mantenere un raggruppamento lasco dei fasci di cavi utilizzando fascette, in modo che possano ruotare liberamente durante il riposizionamento sui pannelli. È fondamentale evitare grovigli di cavi.

Puoi trovare ulteriori informazioni sui nostri cavi Ethernet flessibili sulla nostra pagina dedicata.
